حاشیه ای بر مدار بوست - قسمت دوم

شبیه سازی و نتایج نرم افزاری :

در این 1 به تحلیل و شبیه سازی 1 1ی که در پست پیشین از آن یاد کردیم می پردازیم:

در زیر لیست قطعات مدار بوست آمده است - (سلف L1 از تایانیدن 80 دور سیم مسی با ضخامت  0.5mm بر روی یک هسته فریت با قطر خارجی 40 میلیمتر ساخته می گردد. طریقه ی ساخت این سلف و متریال مورد استعمال در ساخت آن در انتها آمده است). مقدار این سلف چیزی در حدود 150 میکرو هانری است.

PART LIST

R1, R4    2    2.2K 1/4W Resistor
R2, R3    2    4.7K 1/4W Resistor
R5    1    1K 1/4W Resistor
R6    1    1.5K 1/4W Resistor
R7    1    33K 1/4W Resistor
R8    1    10K 1/4W Resistor
C1,C2    2    0.1uF Ceramic Disc Capacitor
C3    1    470uF 25V Electrolytic Capcitor
D1    1    1N914 Diode
D2    1    1N4004 Diode
D3    1    12V 400mW Zener Diode
Q1, Q2, Q4    3    BC547 NPN Transistor
Q3    1    BD679 NPN Transistor
L1     1    See Notes
MISC 1    Heatsink For Q3, Binding Posts (For Input/Output), Wire, Board

:Notes

L1 is a custom inductor wound with about 80 turns of 0.5mm magnet wire around a toroidal core with a 40mm outside diameter

Different values of D3 can be used to get different output voltages from about 0.6V to around 30V. Note that at higher voltages the circuit might not perform as well and may not produce as much current. You may also need to use a larger C3 for higher voltages and/or higher currents .You can use a larger value for C3 to provide better filtering

The circuit will require about 2A from the 6V supply to provide the full 800mA at 12V

قسمت مولتی ویبراتور:

در شبیه سازی قسمت مولتی ویبراتور دقت گردد بدلیل تقارن و شباهت عناصر مدار در کتابخانه نرم افزار در لحظه اول هر دو ترانزیستور همزمان به اشباع می روند برای جلوگیری از این حالت کافیست در امیتر یکی از ترانزیستورها یک منبع تغذیه با قابلیت حفظ حالت اولیه قرار دهیم طوری که چند میکرو یا نانو ثانیه امیتر به ولتاژی بیش از 0.7 ولت متصل شود و سپس ولتاژ امیتر صفر گردد و یا اینکه در امیتر یکی از ترانزیستورها یک سوییچ قرار دهیم و در هنگام استارت از اشباع همزمان دو ترانزیستور جلوگیری کنیم.

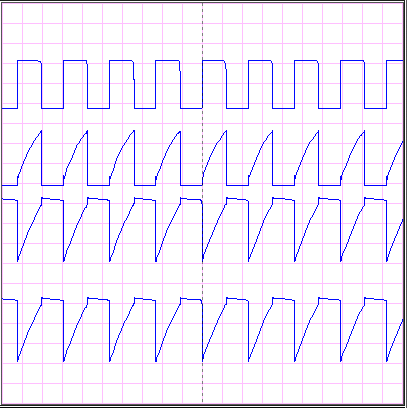

اولین شکل موج مربوط به خروجی مولتی ویبراتور ( کاتد D1) و دومین شکل مربوط به ( آند D1) است در شکل استفاده از  دیود D1 به منظور تیز کردن لبه های پالس کاملا مشهود است. دو شکل موج آخر هم مربوط به بیس ترانزیستور هاست.
