شبیه سازی و نتایج نرم افزاری :در این قسمت به تحلیل و شبیه سازی مدار بوستی که در پست پیشین از آن یاد کردیم می پردازیم:در زیر لیست قطعات مدار بوست آمده است - (سلف L1 از تایانیدن 80 دور سیم مسی با ضخامت  0.5mm بر روی یک هسته فریت با قطر خارجی 40 میلیمتر ساخته می گردد. طریقه ی ساخت این سلف و متریال مورد استعمال در ساخت آن در انتها آمده است). مقدار این سلف چیزی در حدود 150 میکرو هانری است. PART LISTR1, R4    2    2.2K 1/4W Resistor    R2, R3    2    4.7K 1/4W Resistor    R5    1    1K 1/4W Resistor    R6    1    1.5K 1/4W Resistor    R7    1    33K 1/4W Resistor    R8    1    10K 1/4W Resistor    C1,C2    2    0.1uF Ceramic Disc Capacitor    C3    1    470uF 25V Electrolytic Capcitor    D1    1    1N914 Diode    D2    1    1N4004 Diode    D3    1    12V 400mW Zener Diode    Q1, Q2, Q4    3    BC547 NPN Transistor    Q3    1    BD679 NPN Transistor    L1     1   & گراند الکتریک اسپادانا...ادامه مطلب

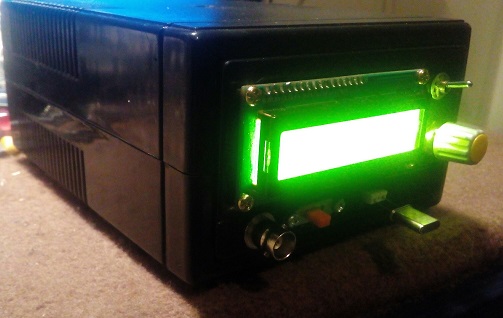

این دستگاه را من برای یک شرکت الکترونیکی طراحی کردم . در تولیدات این شرکت از چندین نوع مختلف کریستال با فرکانسهای مختلف استفاده می شد و از آنجاییکه از تامین کننده های متعددی کریستال های خود را وارد میکردند در انتخاب کریستال و دقت آنها به چالش برخورده بودند _ لذا من طرح اولیه خودم را به آنها ارایه دادم و متعاقب با آنها دستگاهی با دقت و رزولوشن تلرانسی بالا طراحی کردم.از چالشهایی که در طراحی با آن برخورد کردم موارد ذیل بود :1 - ساخت اسیلاتوری که از فرکانس 1 مگا هرتز تا حدود 60 مگاهرتز و بیشتر کار کند به طوری که بدون دست زدن به توپولوژی مدار و فقط با تعویض کریستال بتوان فرکانس را تغییر داد.2 - خروجی اسیلاتور کریستالی یک موج سینوسی است با دامنه پیک تا پیک محدود - ساخت پیش تقویت کننده و همچنین تبدیل این موج سینوسی به مربعی برای پردازش دیجیتال بدون اینکه فرکانس سیگنال و THD به هم بخورد با توجه به فرکانس نسبتا بالا در محدوده 50 مگاهرتز برای من قدری مشکل بوجود آورد زیرا SLOW RATE قطعات موجود در بازار کنونی ایران سرعت های در حدود 50 مگاهرتز را ساپورت نمیکرد3 - بدلیل حساسیت بسیار بالای مدار و تلرانس خیلی کم مونتاژ مدار روی برد برد برای آزمایش پس از مراحلی متوقف شد زیرا مدار روی برد برد خوب کار نمی کرد و مجبور شدم از ورا برد (برد سوراخ دار) استفاده کنم و در نهایت چندین بار PCB نهایی را پس از مونتاژ تغییر دادم(PCB جدید زده شد).4 - مدار شدیدا به نویزهای محیط و مغناطیسی و ... وابسته بود و در طراحی صافی های خطوط تغذیه و شیلد کردن پروزه وقت زیادی صرف شد PCB مدار در بعضی قسمتها بدون POLYGON اصلا کار نمیداد و همانطور که گفتم چندتا PCB زده شد تا به مقصود رسیدم5 - کلا طراحی های مخابراتی پیچیدگی گراند الکتریک اسپادانا...ادامه مطلب
